球形補償器在設計和制造時需要遵循哪些標準和規范？

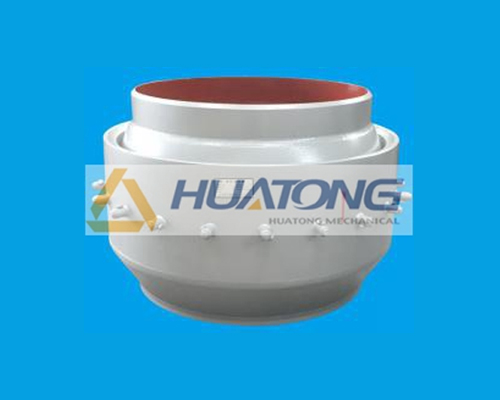

球形補償器作為一種重要的管道補償裝置，在各類工業管道系統中發揮著關鍵作用。為了確保球形補償器的質量、性能和安全可靠性，在設計和制造過程中需要嚴格遵循一系列標準和規范。

一、設計標準

1. 強度設計

球形補償器的強度設計是確保其在工作壓力下安全運行的基礎。設計時應根據管道系統的工作壓力、溫度、介質等參數，計算球形補償器的殼體、球體、密封件等部件的強度。強度設計應遵循相關的壓力容器設計規范，如《GB150-2011 壓力容器》等。在計算過程中，要考慮各種可能的載荷情況，包括內壓、外壓、軸向力、橫向力、彎矩等，確保球形補償器在各種工況下都能滿足強度要求。

2. 補償能力設計

球形補償器的主要功能是補償管道系統的熱脹冷縮、位移和振動等。在設計時，應根據管道系統的安裝條件、工作溫度變化范圍、位移量等參數，確定球形補償器的補償能力。補償能力設計應考慮球形補償器的結構形式、球體直徑、密封方式等因素，確保球形補償器能夠在規定的位移范圍內正常工作，同時不會對管道系統產生過大的附加力。

3. 密封設計

密封性能是球形補償器的關鍵性能之一。良好的密封設計可以確保球形補償器在工作過程中不會發生泄漏，保障管道系統的安全運行。密封設計應根據管道系統的工作壓力、溫度、介質等參數，選擇合適的密封材料和密封結構。常見的密封材料有橡膠、聚四氟乙烯等，密封結構有自緊式密封、壓蓋式密封等。在設計過程中，要考慮密封材料的耐溫性、耐壓性、耐磨性、耐腐蝕性等性能，以及密封結構的可靠性、可維護性等因素。

4. 穩定性設計

球形補償器在工作過程中可能會受到各種外力的作用，如管道系統的振動、風載、地震等。為了確保球形補償器的穩定性，在設計時應進行穩定性分析。穩定性分析應考慮球形補償器的結構形式、安裝方式、工作環境等因素，確定球形補償器在各種工況下的穩定性。如果發現球形補償器存在不穩定的風險，應采取相應的措施進行加固，如增加支撐、設置限位裝置等。

二、制造標準

1. 材料選擇

球形補償器的材料選擇應根據管道系統的工作條件和要求進行。材料應具有良好的機械性能、耐腐蝕性、耐高溫性等。常見的材料有碳鋼、不銹鋼、合金鋼等。在選擇材料時，應遵循相關的材料標準，如《GB/T700-2006 碳素結構鋼》、《GB/T20878-2007 不銹鋼和耐熱鋼牌號及化學成分》等。同時，要對材料進行嚴格的檢驗和驗收，確保材料的質量符合要求。

2. 制造工藝

球形補償器的制造工藝應符合相關的制造標準和規范。球形補償器廠家制造過程中應包括下料、成型、焊接、熱處理、無損檢測等環節。下料應采用精準的切割設備，確保尺寸精度；成型應采用合適的成型工藝，如沖壓、鍛造等，確保球形補償器的形狀和尺寸符合設計要求；焊接應采用合格的焊接工藝和焊接材料，確保焊縫質量；熱處理應根據材料的特性和要求進行，以消除焊接應力、提高材料的性能；無損檢測應采用合適的檢測方法，如射線檢測、超聲波檢測等，確保球形補償器的內部質量。

3. 質量控制

球形補償器的制造過程應進行嚴格的質量控制。質量控制應包括原材料檢驗、過程檢驗和成品檢驗等環節。原材料檢驗應包括材料的化學成分分析、力學性能測試、金相組織檢驗等；過程檢驗應包括各制造環節的尺寸精度檢驗、焊接質量檢驗、熱處理效果檢驗等；成品檢驗應包括外觀質量檢驗、尺寸精度檢驗、壓力試驗、密封性能試驗等。通過嚴格的質量控制，確保球形補償器的質量符合設計要求和相關標準規范。

三、安裝和使用標準

1. 安裝要求

球形補償器的安裝應符合相關的安裝標準和規范。安裝前應檢查球形補償器的外觀質量、尺寸精度、密封性能等，確保球形補償器符合要求。安裝時應按照設計要求進行，確保球形補償器的安裝位置、方向、連接方式等正確。安裝過程中應避免對球形補償器造成損傷，如碰撞、擠壓等。安裝后應進行調試和試運行，檢查球形補償器的補償能力、密封性能、穩定性等，確保球形補償器正常工作。

2. 使用維護

球形補償器在使用過程中應進行定期的維護和檢查。維護和檢查應包括外觀檢查、密封性能檢查、補償能力檢查等。外觀檢查應檢查球形補償器的表面是否有損傷、腐蝕等情況；密封性能檢查應檢查球形補償器的密封處是否有泄漏；補償能力檢查應檢查球形補償器的位移量是否符合設計要求。如果發現球形補償器存在問題，應及時進行維修或更換。同時，在使用過程中應避免對球形補償器造成過載、超壓等情況，確保球形補償器的安全運行。

四、相關標準和規范

1. 國家標準

球形補償器的設計和制造應遵循一系列國家標準，如《GB/T12777-2019 金屬波紋管膨脹節通用技術條件》、《GB/T26121-2010 可曲撓橡膠接頭》等。這些國家標準對球形補償器的設計、制造、安裝和使用等方面都做出了詳細的規定和要求。

2. 行業標準

除了國家標準外，球形補償器的設計和制造還應遵循相關的行業標準，如《HG/T20570.20-1995 球形補償器設計規定》等。行業標準通常是在國家標準的基礎上，結合行業的特點和需求，對球形補償器的設計和制造做出更加具體的規定和要求。

3. 企業標準

一些大型的球形補償器生產企業還會制定自己的企業標準。企業標準通常會更加嚴格地要求球形補償器的質量和性能，以確保企業生產的球形補償器在市場上具有競爭力。

總之，球形補償器在設計和制造過程中需要嚴格遵循一系列標準和規范，以確保其質量、性能和安全可靠性。同時，在安裝和使用過程中也應按照相關標準和規范進行，定期進行維護和檢查，確保球形補償器正常工作。只有這樣，才能充分發揮球形補償器的作用，保障管道系統的安全運行。
